仪器编号：登录后查看
所属平台： 其他
仪器状态：
所属单位： 浙江大学 > 光电科学与工程学院 > 光电磁实验室
仪器生产商： 德国罗德施瓦茨
购置日期： 2013-05-28
规格型号： ZVA40,测试频率范围10MHz~40GHz
放置地址：内002
仪器管理员：马云贵
联系电话：登录后查看
| 工作时间： | 09:00-12:00;14:00-18:00 |
|---|---|
| 最小可预约时间段： | 0.5 小时 |
| 最大可预约时间段： | 168 小时 |
| 日历最小单位： | 0.5 小时 |
| 最近提前预约时间： | 未授权用户: 24小时； 普通资格用户: 24小时； 资深资格用户: 24小时 |
| 最远提前预约时间： | 初级: 720 小时 0 点； 普通: 720 小时 0 点； 资深: 720 小时 0 点 |
| 最大有效预约次数： | 5 次/天 |
| 无代价撤销预约时间： | 1440 分钟 |
| 序号 | 标题 | 文件数量 | 添加时间 | 操作 |
|---|
| 序号 | 标题 | 添加时间 |
|---|---|---|
| 暂无数据 | ||

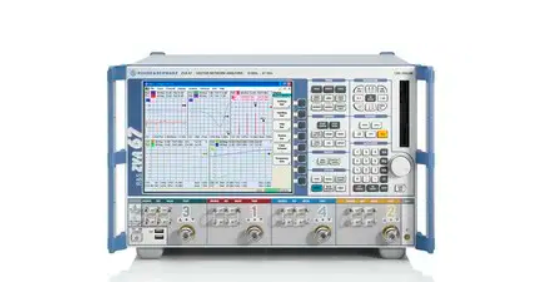

| 仪器介绍： | 1、S参数测试；2、支持自定义校准件参数输入；3、多样校准方式：TOSM,TRL/LRL,TOM,TRM,TNA,normalization,one-pathtwo-port;UOSM4、直接连接功率探头进行内部信号源和接收机功率校准功能；5、外部信号源控制功能；6、所有端口的信号发生器和接收机直接访问功能；7、支持虚拟嵌入（去嵌入）网络；8、衰减测试；驻波测试；互调测试；阻抗测试；9、支持ZVAB-K2时域测试软件；10、公式编辑器，对测试结果实时计算和显示 |
|---|
| 主要参数： | 1、测试频率范围：10MHz~40GHz；2、中频带宽：（1）一般S参数测试：1Hz~1MHz，（2）可以升级达到30MHz；3、测试动态范围（10Hz测试带宽）：（1）测试端口之间：频率20GHz130dB（典型值140dB）;频率40GHz110dB（典型值115dB）（2）测试端口与接收机直接接入之间：频率20GHz150dB;频率40GHz120dB4、接收机底噪声（10Hz测试带宽）：（1）测试端口输入：-115dBm（@20GHz）;-95dBm（@40GHz）；（1）接收机直接接入：-130dBm（@20GHz）;-120dBm（@40GHz） |
|---|
