氢氦换热器测试冷箱系统以液氮为冷源，分别以氢气与氦气为冷却介质， 氢气与氦 气分别通过换热器与液氮进行换热，后续在通过加热的方式对低温气体进行精准控温，以得到目标温度气体。后续通过管道将两种气体输送至负载换热器处，用于测试甲供换热器。本系统主要配合甲方完成低温氦气输送及系统整体监测。同时满足系统对氦气流量、压力、温度要求。

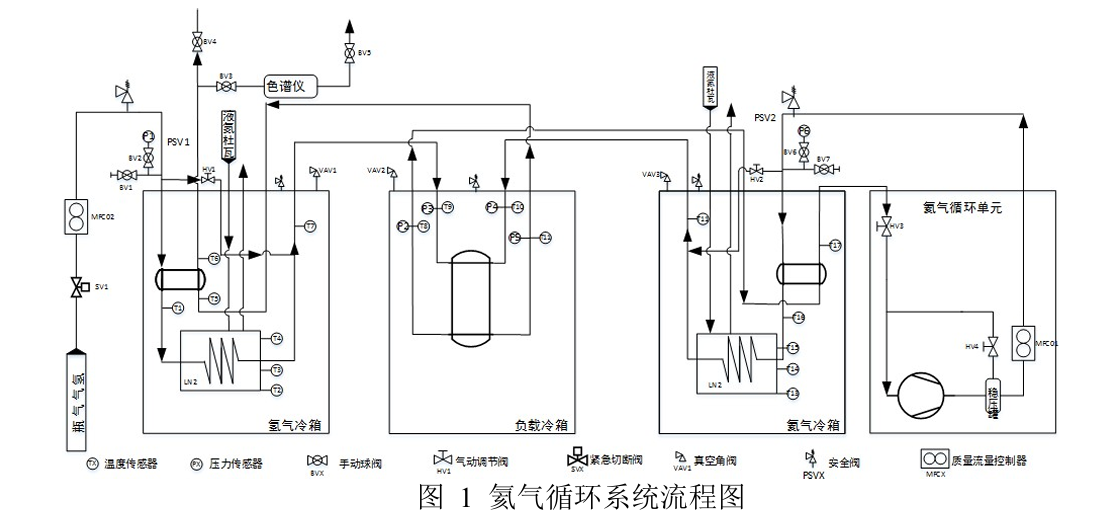

    由图 1 可知，系统氦气首先经泵压缩后进入稳压罐，氦气压力稳定后进入氦气冷箱 ，氦气进入冷箱后分为两路：主路氦气与旁路氦气。主路氦气首先与回热器与低温氦气回气进行换热，随后进入液氮换热器，经液氮换热器冷却为低温氦气后，主路氦气与旁路氦气进行混合，通过调整旁路上比例阀开度调整常温氦气气量，将混合气温度控制在目标温度，随后混合氦气进入负载冷箱。气体在负载冷箱内完成换热后，沿回气管路返回氦气冷箱，随后气体进入回热器与主路氦气进行换热，随后沿管路离开氦气冷箱进减压阀减压后返回泵处。
